Utilisation:
Trou d'Ancrage: Assure le transfert correct de la charge dans le béton grâce à l'armature supplémentaire.
Calcul: La douille est calculée pour transférer la charge d'ancrage totale de l'élément en béton préfabriqué au moyen de l'armature supplémentaire placée à travers le trou, en maintenant un bon contact avec le fond du trou.
Angle de Levage: Levage axial ou selon un angle maximal de 45°.
❌ Limitations: Non adapté aux dalles de plancher ou aux charges de cisaillement.
| LSF | Type de fil M/Rd | Capacité de charge (kg) (*) | Dimensions (mm) L x diam D | g | e |
|
|---|---|---|---|---|---|---|
| LSF-M12-060 | 12 | 500 | 60 x 15 | 10 | 22 | |
| LSF-M16-080 | 16 | 1.200 | 80 x 21 | 13 | 27 | |
| LSF-M20-100 | 20 | 2.000 | 100 x 27 | 15 | 35 | |
| LSF-M24-110 | 24 | 2.500 | 110 x 31 | 17 | 43 | |
| LSF-M30-135 | 30 | 4.000 | 135 x 39 | 20 | 56 |
(*) S'assurer que tous les facteurs de charge ont été pris en compte.
Dimensions et charges utiles sûres pour une résistance du béton de 25 N/mm².
Une tige d'armature doit être insérée dans le trou transversal pour transférer la charge au béton.
| HDG | Galvanisées à chaud |
| ZP | Electro-zinguée |

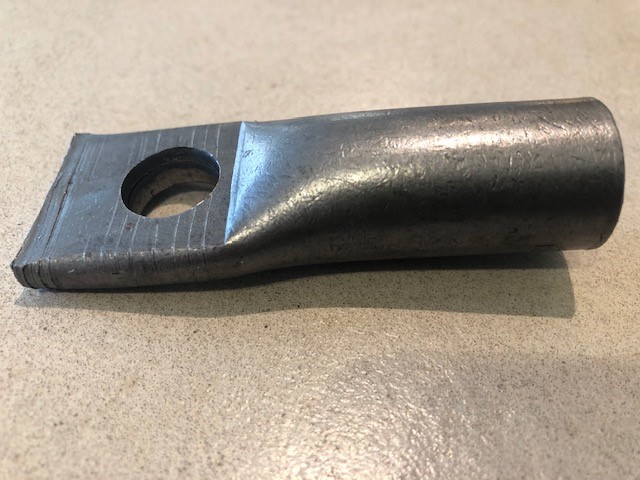

| SB | Brute |
| A4 | Acier inoxydable |
Merci pour votre question sur ce produit.
Nous ferons un suivi pour vous dès que possible.

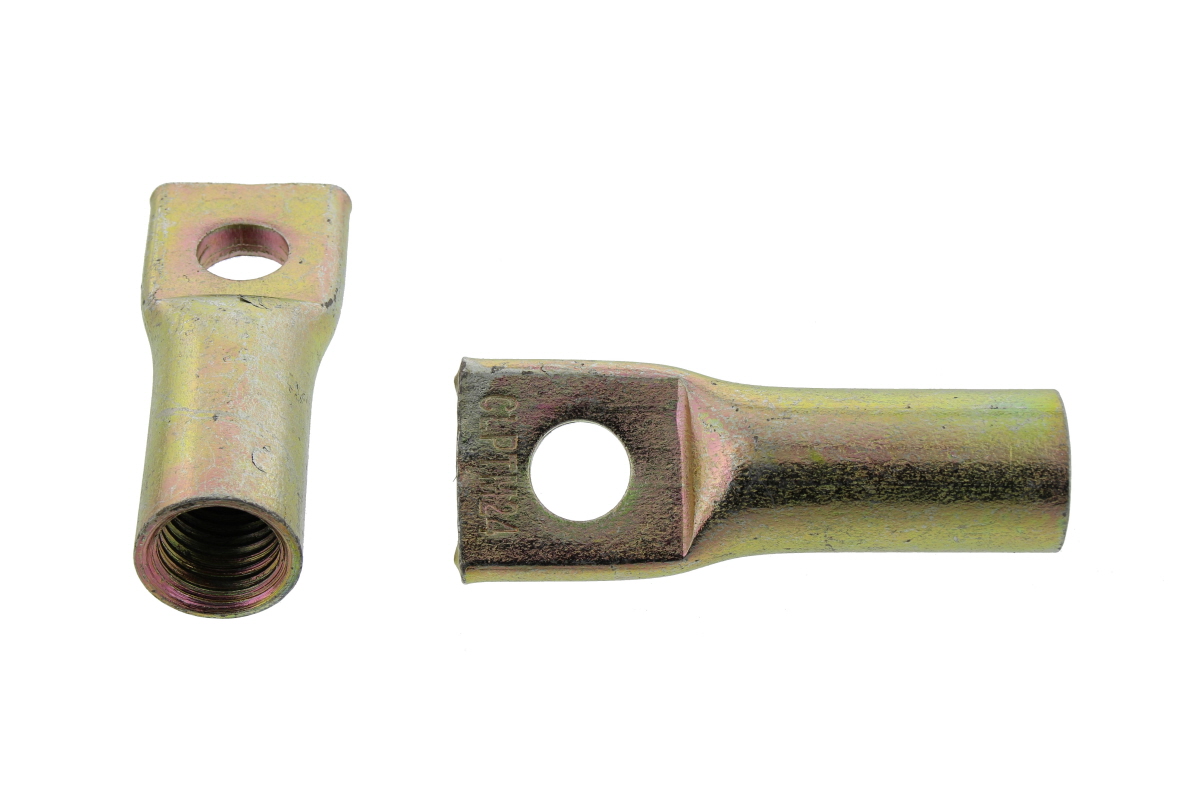

Vous trouverez ci-dessous plus d’informations sur l’utilisation de la douille à Trou à bout Plat - LSF
