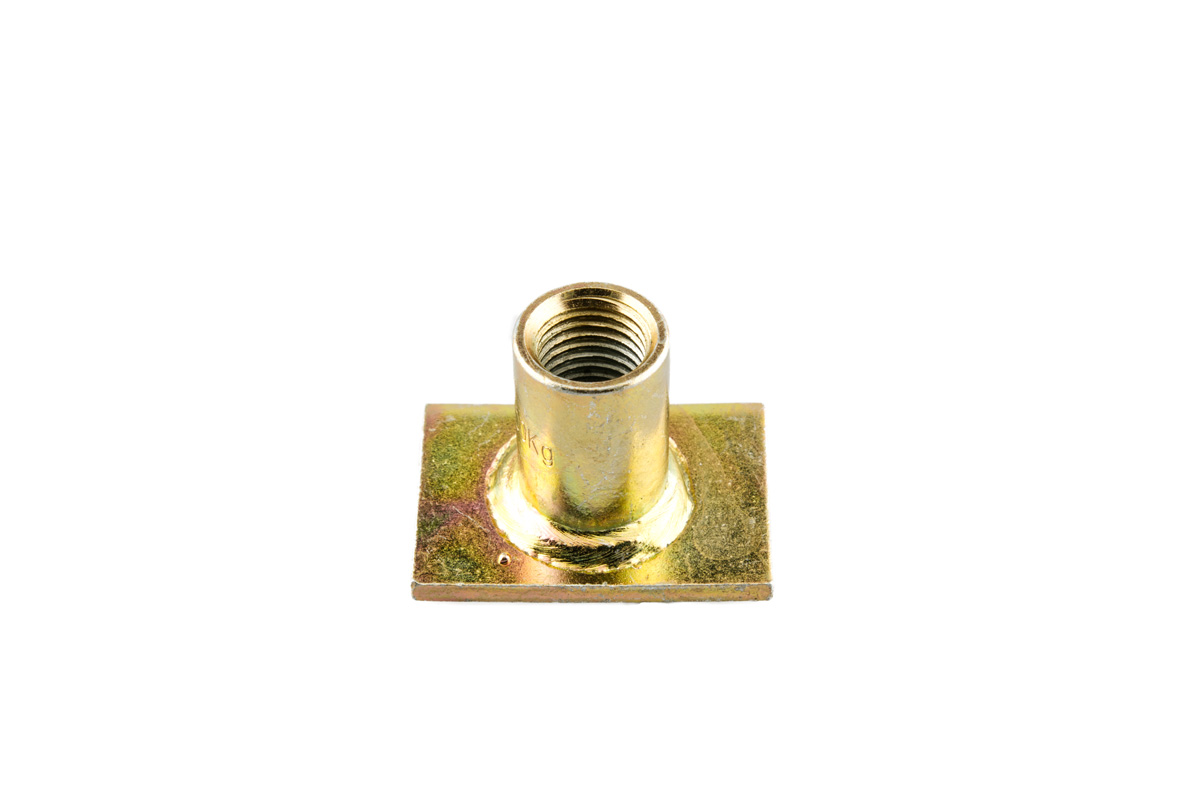

Cette douille de levage avec la plaque de base soudée est conçue pour le levage vertical des dalles de plancher. Ils sont le plus souvent proposés sous forme galvanisée. Peut être commandé avec un filetage métrique ou un filetage rond.
La douille de levage avec plaque de base doit être équipée d'un renfort supplémentaire sur la plaque de base afin de transférer efficacement les forces. Si l'angle de levage est supérieur à 15° et au maximum à 30°, un renforcement supplémentaire en "moustache" autour du manchon est nécessaire.
| LSP | Type de fil M/Rd | Capacité de charge (kg) (*) | Dimensions (mm) L x diam D | t | a x b | |
|---|---|---|---|---|---|---|
| LSP-M16-035 | 16 | 1200 | 35 x 21 | 4 | 35 x 50 | |
| LSP-M20-047 | 20 | 2000 | 47x 27 | 5 | 60 x 60 | |
| LSP-M24-054 | 24 | 2500 | 54 x 31 | 5 | 60 x 80 | |
| LSP-M30-072 | 20 | 4000 | 72 x 27 | 6 | 80 x 100 | |
| LSP-M36-084 | 24 | 6300 | 84 x 31 | 6 | 100 x 130 |
(*) S'assurer que tous les facteurs de charge ont été pris en compte.
Dimensions et charges utiles sûres pour une résistance du béton de 25 N/mm².
Des barres d'armature supplémentaires doivent être placées pour transférer la charge au béton.
| HDG | Galvanisées à chaud |
| ZP | Electro-zinguée |
| SB | Brute |
| A4 | Acier inoxydable |
