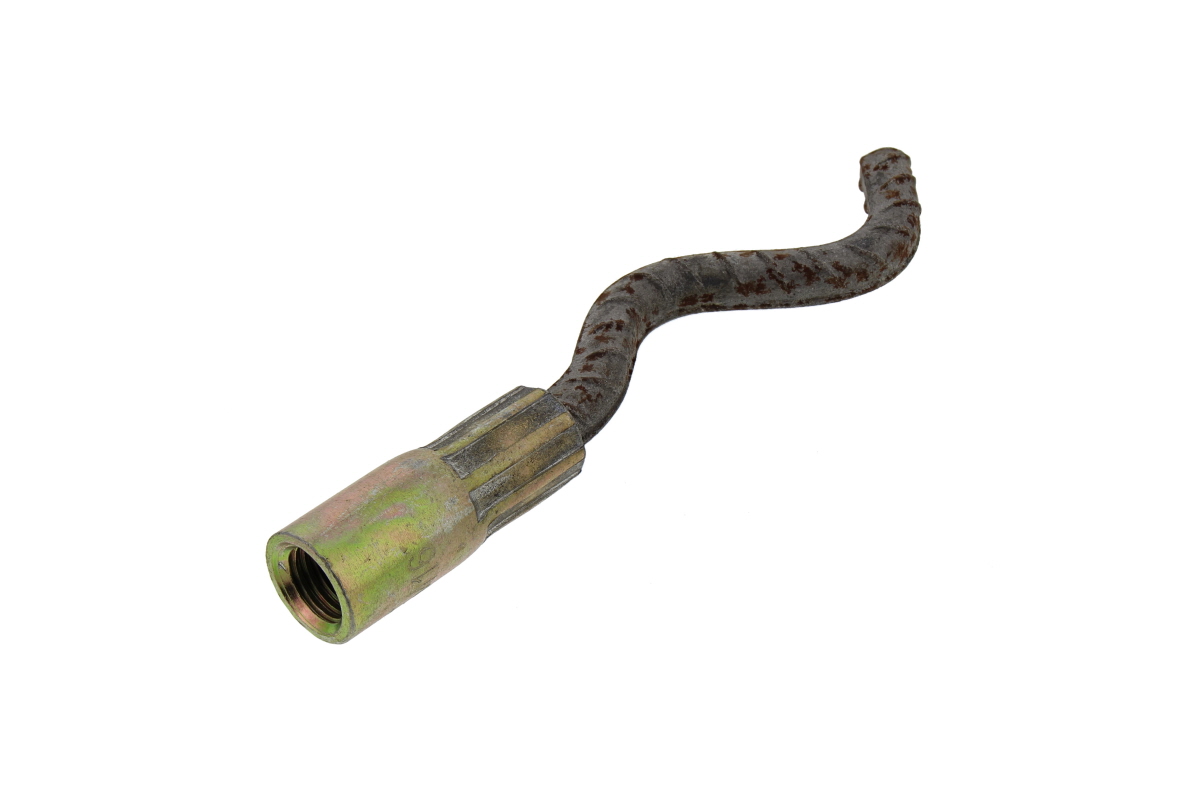

Ce manchon de levage avec barre d'armature est utilisé pour le levage de lourds murs en béton préfabriqué ou pour une utilisation avec du béton à haute résistance. La barre d'armature est placée autour de l'armature. L'armature supplémentaire placée assure le transfert correct de la charge dans le béton.
La douille est calculée pour transférer la charge d'ancrage totale de l'élément en béton préfabriqué au moyen de l'armature supplémentaire..
Le levage se fait dans le sens axial ou selon un angle maximal de 45°. Cet ancrage ne peut pas être utilisé dans les dalles de plancher ou pour les charges de cisaillement.
| LWS | Type de fil M/Rd | Capacité de charge (kg) (*) | Dimensions (mm) L | d1 | e |
|
|---|---|---|---|---|---|---|
| LWS-M12-108 | 12 | 500 | 108 | 8 | 22 | |
| LWS-M16-167 | 16 | 1.200 | 167 | 12 | 30 | |
| LWS-M20-187 | 20 | 2.000 | 187 | 16 | 35 | |
| LWS-M24-240 | 24 | 2.500 | 240 | 16 | 41 | |
| LWS-M30-300 | 30 | 4.000 | 300 | 20 | 55 | |
| LWS-M36-380 | 36 | 6.300 | 380 | 25 | 65 |
(*) S'assurer que tous les facteurs de charge ont été pris en compte.
Dimensions et charges utiles sûres pour une résistance du béton de 25 N/mm².

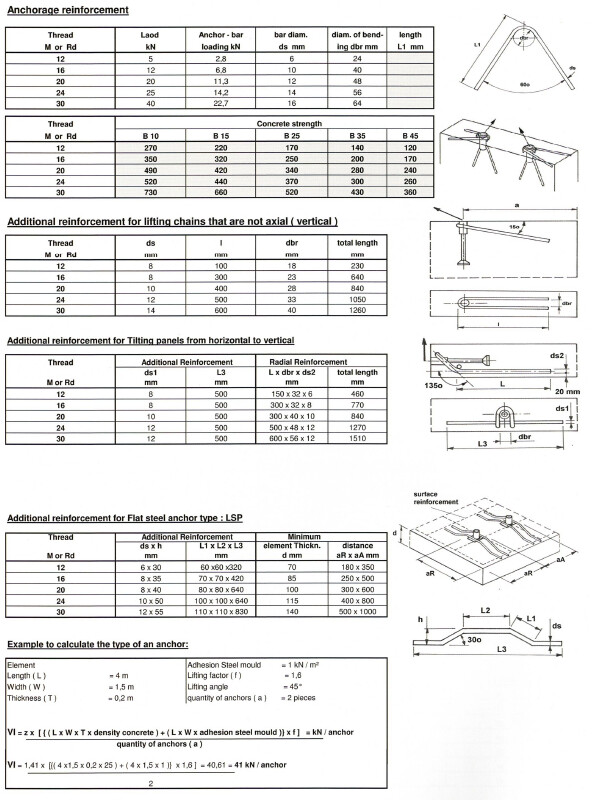

Des barres d'armature supplémentaires doivent être placées pour transférer la charge au béton.
| ZP | Electro-zinguée |
| SB | Brute |
| A2 | Acier inoxydable |
