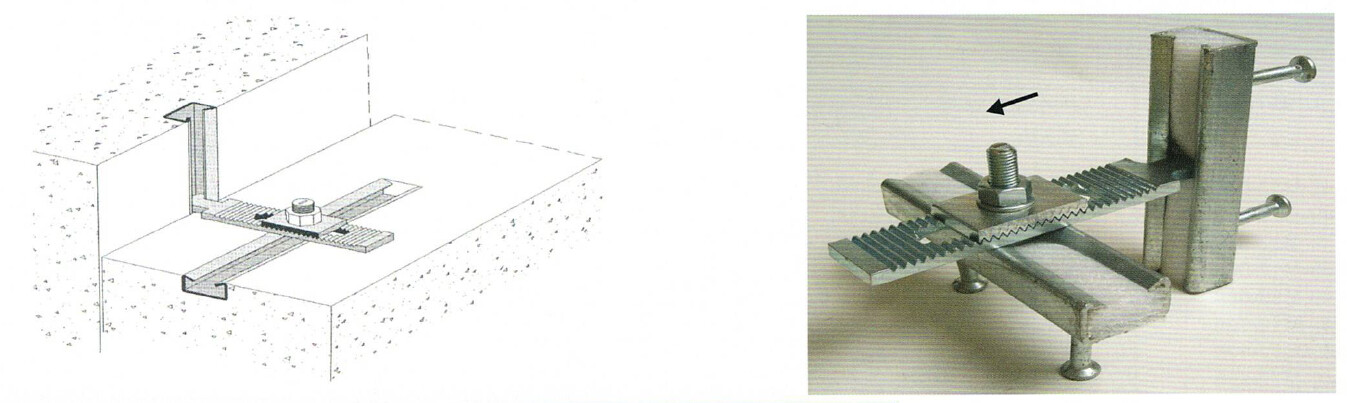

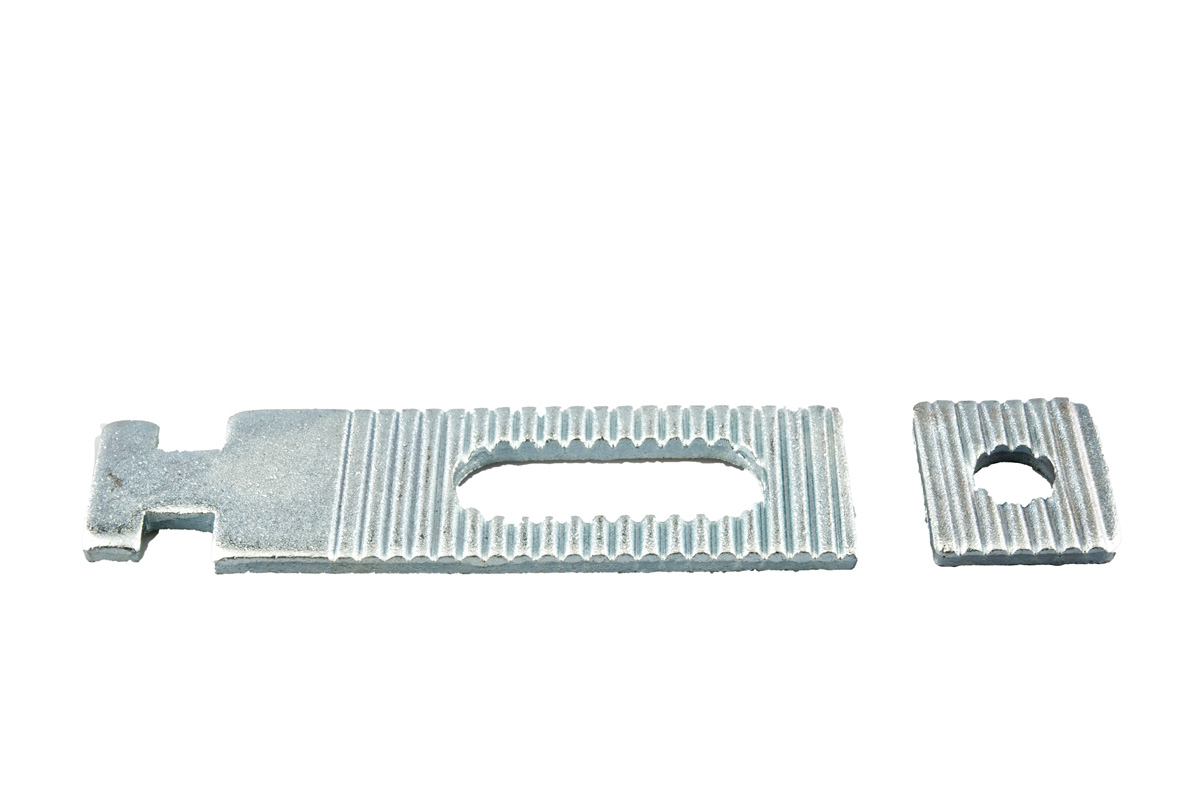

The serrations on the plate and the ring interlock to ensure proper load transfer. By collapsing the rails perpendicular to each other, 3-dimensional adjustability is possible.
The hammer head fastening plates are available in different lengths. M10-M12 T-bolts can be used in the plate's slot for the CAC-F28 rail. M10-M12-M16 hammerhead bolts can be used for the CAC-F38 rail. Maximum permissible load is 8.5 kN.
| CHP | Profilé de rail | Type de rail | L (mm) | L1 | Serrure a x b | Jeu axial e +/- 20mm | Dégagement des parois | |
|---|---|---|---|---|---|---|---|---|
| CHP-F28-0090-ZP | 28 x 15 | CAC-28/15 | 90 | 13 | 50 x 11 | 50 | 0-20 | |
| CHP-F28-0115-ZP | 28 x 15 | CAC-28/15 | 115 | 13 | 50 x 11 | 75 | 5-45 | |
| CHP-F28-0140-ZP | 28 x 15 | CAC-28/15 | 140 | 13 | 50 x 11 | 100 | 30-70 | |
| CHP-F28-0165-ZP | 28 x 15 | CAC-28/15 | 165 | 13 | 50 x 11 | 125 | 55-95 | |
| CHP-F28-0190-ZP | 28 x 15 | CAC-28/15 | 190 | 13 | 50 x 11 | 150 | 80-120 | |
| CHP-F28-0215-ZP | 28 x 15 | CAC-28/15 | 215 | 50 | 50 x 11 | 175 | 105-145 | |
| CHP-F28-0240-ZP | 28 x 15 | CAC-28/15 | 240 | 50 | 50 x 11 | 200 | 130-170 | |
| CHP-F38-0090-ZP | 38 x 17 | CAC-38/17 | 90 | 13 | 50 x 17 | 50 | 0-20 | |
| CHP-F38-0115-ZP | 38 x 17 | CAC-38/17 | 115 | 13 | 50 x 17 | 75 | 5-45 | |
| CHP-F38-0140-ZP | 38 x 17 | CAC-38/17 | 140 | 13 | 50 x 17 | 100 | 30-70 | |
| CHP-F38-0165-ZP | 38 x 17 | CAC-38/17 | 165 | 13 | 50 x 17 | 125 | 55-95 | |
| CHP-F38-0190-ZP | 38 x 17 | CAC-38/17 | 190 | 13 | 50 x 17 | 150 | 80-120 | |
| CHP-F38-0215-ZP | 38 x 17 | CAC-38/17 | 215 | 50 | 50 x 17 | 175 | 105-145 | |
| CHP-F38-0240-ZP | 38 x 17 | CAC-38/17 | 240 | 50 | 50 x 17 | 200 | 130-170 |
